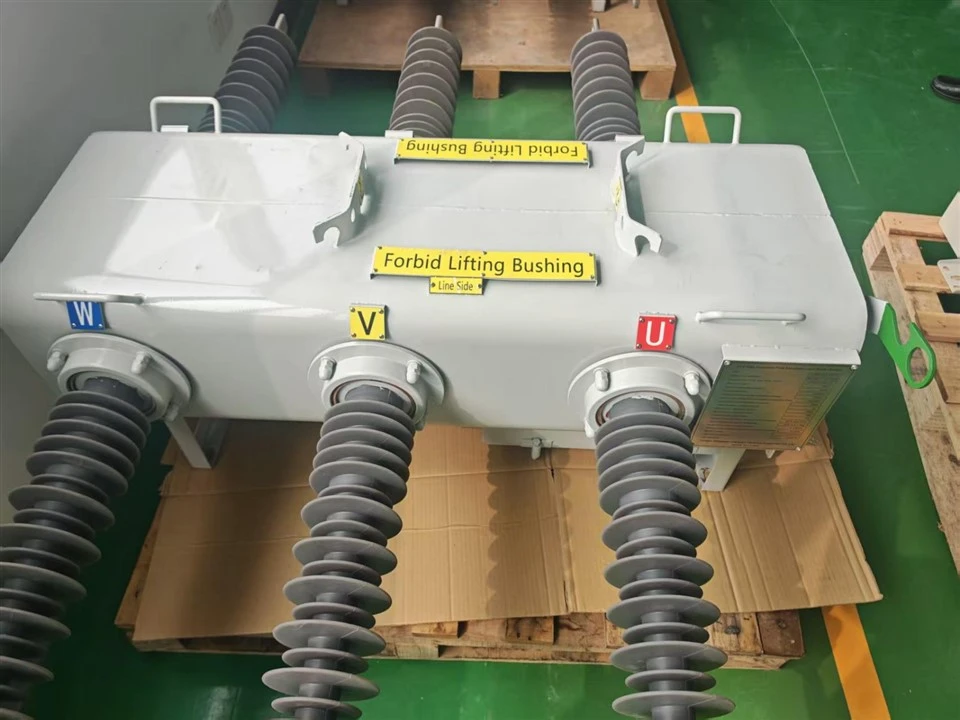

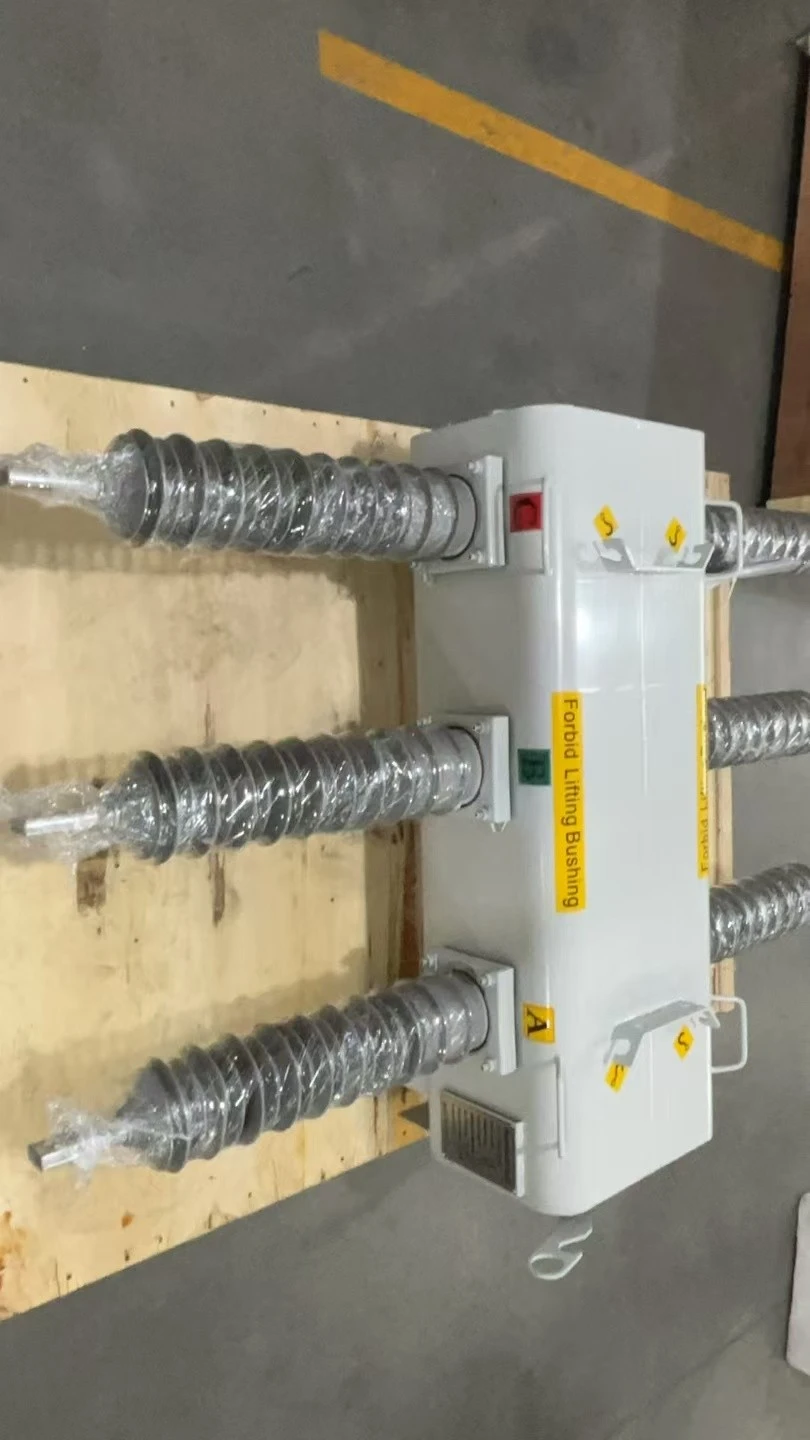

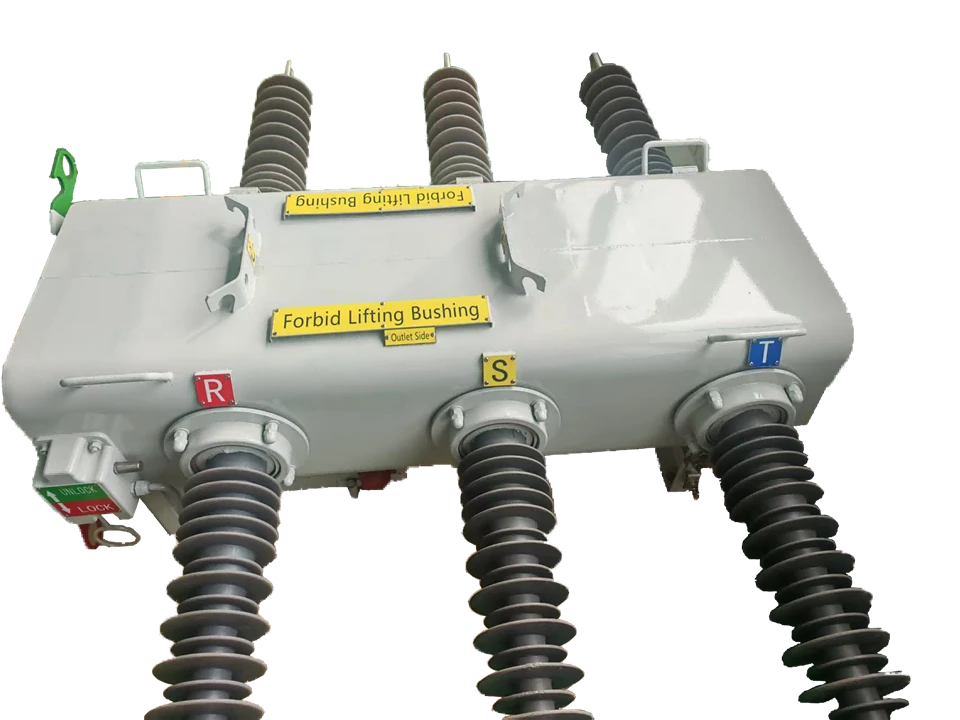

| Опис | 24 кВ | ||||||||
| Називни напон система: кВ | 24 | ||||||||
| Максимални напон система: кВ | 27 | ||||||||
| Оцена системске грешке: кА | 20 | ||||||||
| Класа изолације: 1,2 / 50 μс; Издржљиви напон муњевитог импулса: кВ | 125 | ||||||||
| Класа изолације: 1,2 / 50 μс; Издржљиви напон муњевитог импулса: кВ | 145 | ||||||||
| Фреквенција снаге (издржљивост 1 минута, услови влаге): кВ | 50 | ||||||||
| Фреквенција напајања{0}}у сталном таласу (издржљивост од 1 минута, услови влаге): кВ | 50 | ||||||||
| Пузна удаљеност | Максимални напон система је 31 мм/кВ | ||||||||
| Конфигурација неутралног уземљења | Ефикасно утемељен | ||||||||
| Број фаза | Тро-фазни | |||||||||
| Називна нормална струја | 1250A | |||||||||
| Механичка издржљивост | М2 класа | |||||||||
| Електрична издржљивост | Е3 Левел | |||||||||
| Називне перформансе{0}} кратког споја: кА | ||||||||||
| Називна отпорна струја{0}} кратког споја (вршна вредност) | 50 | |||||||||
| Краткотрајна{0}}издржљива струја (1 сек) | 40 | |||||||||
| Називна струја кратког{0}}споја (вршна вредност) | 50 | |||||||||
| Степен изолације | ||||||||||
| Називни отпорни напон електричног импулса | 125кВ пк | |||||||||
| Тест номиналне краткотрајне-временске снаге-фреквенције отпорног напона (мокро стање, 1 минут) | 50кВ | |||||||||
| Растојање пузања изолатора | 31Мм/КВ | |||||||||
| ЛБС дизајн | |||||||||||
| Изолациони медијум | СФ6 | ||||||||||
| Операциона сала | ЛБС треба да буде опремљен сопственим- садржи СФ₆ одељке за сваки степен, укључујући и радни механизам. |
||||||||||
| Суспенд Сецондари | СФ6 | ||||||||||
| Оперативни механизам | Три пола треба да раде истовремено преко опружног механизма. | ||||||||||
| Инструменти/Сензори | |||||||||||
| Струјни трансформатор/сензор | Конфигуришите ЦТ за сваку фазу за мерење струју степена и активирати заштиту шема. |
||||||||||
| Трансформатор/сензор напона | Модул сензора ВТ/напона за сваку фазу се користи за мерење напона; тхе омогућене шеме заштите укључују подешавања пренапона и поднапона. |
||||||||||
| Прецизност | Струја: ±0,5%; Напон: ±0. 1% | ||||||||||
| Мерење стања отворено/затворено/закључано и искључено | |||||||||||
| Механизам окидања | Искључивање ће бити покренуто у складу са доле наведеном шемом заштите. | ||||||||||
| Решење за аутоматско пребацивање | Најмање четири циклуса пребацивања О–Цо–Цо–ЦО; према ИЕЦ 62271, мртво време се може изабрати независно. | ||||||||||
| Ручно закључавање/откључавање | Функција ручног закључавања/откључавања се реализује преко механизма јетре који се контролише ручицом за управљање на земљи; овај механизам ради у закључаном положају. Приликом подешавања, све операције треба да буду онемогућене и ЛБС треба да буде омогућен. Са земље, закључане и откључане позиције треба да буду јасно видљиве. |
||||||||||
| План заштите | |||||||||||
| Фрекуенци Протецтион | Уређај треба да обезбеди заштиту од преко{0}}и испод{1}}фреквенције у опсегу од ±5 Хз изнад или испод системске фреквенције, са величином корака од 0,1 Хз. Уређај ће такође укључити функцију аутоматског затварања која омогућава поновно{0}}укључивање једном фреквенцијом се враћа у нормалу након окидања узрокованог преко-учесталости или под-условима фреквенције. |
||||||||||
| Волтаге Протецтион | Уређај треба да обезбеди задате вредности искључења пренапона/поднапона у корацима од 1% номиналног напон система, применљив за опсеге од 100%–150% (пренапон) и 50%–100% (поднапон). |
||||||||||
| Радне карактеристике прекомерне струје и земљоспоја | Према ИЕЦ 60255, ово укључује тренутну инверзију, стандардну инверзију, не-стандардну инверзију и екстремну инверзију. | ||||||||||
| Опсег задате вредности прекомерне струје | 25%–150% називне струје Минимална резолуција је 1 А. |
||||||||||
| Обим детекције земљоспоја | У распону од 5% до 50% називне струје, са минималном резолуцијом од 1 А. | ||||||||||
| Опсег подешавања осетљивости за уземљење | Опсег називне струје струјног трансформатора је 0,5% до 8% називне струје, са минималном резолуцијом од 0,5 А. | ||||||||||
| Конфигурација заштите | Обезбеђују се средства за интеграцију профила конфигурације заштите. | ||||||||||
| Прикупљање хладног оптерећења (ЦЛ-ПУ) | Уређај за прикупљање хладног оптерећења (ЦЛПУ) је дизајниран да спречи окидање контролног система узроковано краткорочни{0}}напони струје који су резултат губитка нормалног диверзитета оптерећења. Ово укључује хладноћу трајање учитавања и кориснички{0}}дефинисани параметри. |
||||||||||
| Заштита од пренапона | Уређај који користи подешавање времена заштите од прекомерне струје и фактор сузбијања пренапона које је конфигурисао корисник. | ||||||||||
| Висока{0}}тренутна блокада | Када стање непрекидне струје премаши кориснички{0}}дефинисани праг закључавања велике струје, ЛБС може директно да изврши ЛБС закључавање. Под овим условима, ЛБС се неће поново-затварати, и мора да обезбеди индикацију и сигнал. |
||||||||||
| Опсег подешавања мртве зоне | 0,5 до 120 секунди. | ||||||||||
| Ресетујте опсег подешавања времена | 5 секунди до 180 секунди | ||||||||||
| рок службе | |||||||||||
| 1 | Надморска висина (изнад нивоа мора) | 1800m | |||||||||
| 2 | Максимална спољна температура | 50 степени | |||||||||
| 3 | Минимална спољна температура | -20 степени | |||||||||
| 4 | Максимална месечна примарна радна температура | 35 степени | |||||||||
| 5 | Средња годишња температура | 25 степени степена | |||||||||
| 6 | Максимална релативна влажност | До 96% | |||||||||
| 7 | Изоларни ниво | 180 дана са грмљавином годишње | |||||||||
| 8 | Максимална фреквенција удара грома | Два пута по километру сваке године. Укупно: 32 пута | |||||||||
| 9 | Максимална брзина ветра | 100 км/х | |||||||||
| 10 | Максимално сунчево зрачење Изолациони слој на тлоцрту |
1035W/m2 | |||||||||
| 11 | Максимална температура тла (на дубини од 1 метар) | 30 степени | |||||||||
| 12 | Отпорност тла на максималну температуру | 2 степена м/З | |||||||||
| 13 | Максимални електрични отпор тла | 2000 Км | |||||||||
| 14 | Сеизмичке зоне (Модификована Мекалијева скала) | Зона 8 | |||||||||
| 15 | Сеизмички коефицијент | 0.15 | |||||||||
| 16 | Атмоспхериц Типе | Маритиме | |||||||||
| 17 | Загађивач ваздуха | Песак, прашина, со | |||||||||
|
18 |
Загадити | Према ИЕЦ 60815, дизајн загађује- класа јона ће бити "тешка" (класа загађења ИИ). |
|||||||||
| Тецхницал Тимелине | |||||||||||
| Распоред напретка техничких података за главну јединицу прекидача за искључивање оптерећења (прекидач) | |||||||||||
| S/N | Функција | Опис | Понуђачка документација | ||||||||
| 1 | Тип | Колона{0}}тип на отвореном СФ₆ прекидач |
|||||||||
| 2 | Међународни стандард | ИЕЦ 62271-103 КЕМА | |||||||||
| 3 | Земља порекла | Спецификација | |||||||||
| 4 | Произвођач | Спецификација | |||||||||
| 5 | Фабрицатион | Спецификација | |||||||||
| 6 | Називна фреквенција (Хз) | 50 | |||||||||
| 7 | Називна струја (А) | 630 | |||||||||
| 8 | Називни напон (кВ) | 24 | |||||||||
| 9 | Називни напон (КВ) | 27 | |||||||||
| 10 | Ниво системске грешке (кА) | 20 | |||||||||
| 11 | Наставак струје (А) | 630 | |||||||||
| 12 | Капацитет прекидања кратког{0} споја (кА) | 20 | |||||||||
| 13 | Вршна струја кратког{0}}квара (кА) | 50 | |||||||||
| 14 | Називно трајање кратког{0} споја (секунде) | 4 | |||||||||
| 15 | Симетрично (рмс) (кА) | 20 | |||||||||
| 16 | Асиметрично (РМС) (кА) | 20 | |||||||||
| 17 | Време затварања/отварања (секунде) | <0.7 | |||||||||
| 18 | Механички рад (верификација) (бр.) | 10000 | |||||||||
| 19 | Електрична издржљивост (загарантована) | 10000 | |||||||||
| 20 | Материјали резервоара | Нерђајући челик | |||||||||
| 21 | Дебљина (мм) | Веће или једнако 3 | |||||||||
| 22 | Пигмент | Сива РАЛ 7035 | |||||||||
| 23 | Врсте заваривања резервоара | ТИГ завар | |||||||||
| 24 | Притисак пуцања резервоара (кгф/цм²) | 4–6 | |||||||||
| 25 | ИП оцена кућишта (минимална) | ИП67 | |||||||||
| 26 | Референтни стандарди производње | ИЕЦ 62271-103 | |||||||||
| 27 | Материјал/Боја | Спецификација | |||||||||
| 28 | Максимална пузна стаза напона система (мм) | Већи или једнак 31 кВ | |||||||||
| 29 | Издржљиви напон{0}}фреквенције снаге (1 минут) (кВ) | 50 | |||||||||
| 30 | Издржљиви напон импулса грома (кВ) | 125 | |||||||||
| 31 | Терминал Типе | НЕМА | |||||||||
| 32 | Одељак за изолацију и прекидач | СФ6 | |||||||||
| 33 | СФ₆ Соба вентила | Доживотно заптивање | |||||||||
| 34 | Средство за{0}}гашење лука | СФ6 | |||||||||
| 35 | Изолациони медијум | СФ6 | |||||||||
| 36 | Према ИЕЦ стандарду 62271: Запечаћени системи под притиском | Обавезно | |||||||||
| 37 | Коришћењем механичког уређаја за управљање, полугом се лако може управљати са земље. | Да | |||||||||
| 38 | Ручна контрола се састоји од цевастог полужја направљеног од врућег-урона поцинковани челик; ова цевна полуга је повезана са ан независни контролер и опремљен је ручком за ручно рад са дна штапа. (да/не) |
Да | |||||||||
| 39 | Ова веза укључује цев која се лако може подесити на било коју висину шипке. | Да | |||||||||
| 40 | Све челичне компоненте погонског механизма треба да буду топло{0}}поцинковане. | Да | |||||||||
| 41 | Поставите положај "Отворено" и закључајте прекидач у отвореном положају. (да/не) | Да | |||||||||
| 42 | Положај "Искључено": Прекидач је закључан у искљученом положају. (да/не) | Да | |||||||||
| 43 | Ручна радна сила (њутн) | <200 | |||||||||
| 44 | Да ли је полуга одвојена од полуге и ручице за управљање (да/не)? | Да | |||||||||
| 45 | Да ли произвођач ЛБС производи механизам (да/не) | Да | |||||||||
| 46 | Фазна разлика (мм) | 380 | |||||||||
| 47 | Померање тла (мм) | 330 | |||||||||
| 48 | Називни напон одводника (КВ) | 36 | |||||||||
| 49 | Напон сметњи радио фреквенције (уВ) | Спецификација | |||||||||
| Напомена: Молимо попуните распоред за сваки тип прекидача. | |||||||||||
| 2.1 Улазни и излазни фазни струјни улаз | |||||||||||
| Количина: 3 Називна струја: 5А, Опсег мерења: 20× Ин; Тачност инструментације: већа или једнака 0,1 × Ин ±1%Ин; Фреквенција мерења: 50 пута на сат Отпоран на{0}}топлину: Континуирано 2*Ин 10 Других 10*Ин 1 секунда 40*Ин Оптерећење @Ин мање од или једнако 0,2 ВА (5А фазни елемент) |
|||||||||||
| Осетљиви струјни улаз | |||||||||||
| Количина 1 Називна струја: 5А Опсег мерења: 2 × називна струја; Инст- тачност руменације: већа или једнака 0,1 × називна струја; ± 1% називне струје; Фреквенција: 50/60 Хз Отпорност на топлоту: Континуирано 2*Ин 10 секунди 10*Ин 1 секунда 40*Ин Учитавање @Ин мање од или једнако 0,02 ВА (уземљена компонента од 1 ампера) |
|||||||||||
| Улаз напона | |||||||||||
| Количина:1 ПТ напон Номинална вредност: 40.120 Врмс Радни опсег: 0–200 Врмс; Инст- тачност руменације: већа или једнака 0,8×Вн ±1% Вн; Лоад @ 110 В, 0,06 ВА Издржљиви напон: 240 Врмс |
|||||||||||
| Помоћно снабдевање | |||||||||||
| ДЦ напон: 220В Опсег напона: 165–365 В АЦ напон: 220 ВАЦ, 50 Хз Радни опсег: 165–265 Врмс, АЦ 50/ 60 Хз, ±5%; Потрошња енергије мања или једнака 10 В |
|||||||||||
| Бинарни улаз | |||||||||||
| бр.7 Радни напон: 24 В ДЦ; максимална радна једносмерна струја: 2 мА |
|||||||||||
| Бинарни излаз | |||||||||||
| Број 2 Радни напон: 220В ДЦ |
|||||||||||
| Режим рада: Корисници могу да бирају између само-ресетовања или ручног ресетовања/електричног ресетовања или рада заснованог на пулсу{1}}; време рада је темпирано од тренутка када се укључи напајање (<20 ms input). | |||||||||||
| 2.2 Дизајн јединице | |||||||||||
| Индикаторска лампица 16,4-линијски дисплеј карактера 10, ЛЕД кориснички интерфејс 11, навигациони тастери Тежина: 18 кг |
|||||||||||
| 2.3 серијски интерфејс | |||||||||||
| Комуникациони портови: РС485, РС232, РЈ45, УСБ, ХДМИ Протоколи: ИЕЦ 60870-5- 101; ИЕЦ 60870-5- 104; ДНП3.0, МОДБУС РТУ, ФТУ |
|||||||||||
| 2.4 складиштење података | |||||||||||
| Број догађаја: 150, 100 | |||||||||||
| 2.5 механичко испитивање Вибрације (синусни талас) - ИЕЦ 60255-21- 1 Класа И |
|||||||||||
| Тип: Вибрација | Снага компресије | 0-граде, 1,5 г, 1,0 г | Промена Мање од или једнако 5% мање или једнако 5% |
||||||||
| Удар и судар – ИЕЦ 60255-21-2 Класа 1 | |||||||||||
| Тип | Ранг | Разлика | |||||||||
| Импулсни одговор | 0.5гн,11мс | Мање или једнако 5% | |||||||||
| Отпорност на удар | 15гн,11мс | Мање или једнако 5% | |||||||||
| Бумп тест | 10гн,16мс | Мање или једнако 5% | |||||||||
| Удар и судар – ИЕЦ 60255-21-3 Класа И | |||||||||||
| Кс-Модел авион-3, називни ниво напона. Померање испод фреквенције скретнице (8–9 Хз) је 1 г n.Сеизмички одговор и померање равни мање од или једнако 5%И-: 1,5 мм, испод фреквенције укрштања (8-9 Хз) Веће или једнако 0,5 гn |
|||||||||||
| Мецханицал Цлассифицатион | |||||||||||
| Durability>10⁶ циклуса | |||||||||||
| 2.6 Електрична испитивања Изолација – ИЕЦ 60255-5 |
|||||||||||
| Типе Левел Између било ког терминала и уземљења, напон од 2,0 кВ АЦ РМС ће бити примењен за 1 минута између нормално отворених контаката; додатно, наизменични напон од 2,0 кВ РМС се примењује 1 минут. |
|||||||||||
| Високо{0}}сметње - ИЕЦ 60255-22- 1 Класа ИИИ | |||||||||||
| Тип Стандардни (вертикални) режим Серија (хоризонтални) режим |
Ранг 2,5 кВ 1,0 кВ |
Промена Мање или једнако 5% Мање или једнако 5% |
|||||||||
| Високе{0}}интерференције - ИЕЦ 60255-22-2 Класа ИВ | |||||||||||
| Тип | Ранг | Диффе- ренце |
|||||||||
| Контакт пражњење | 8,0 кВ | Мање или једнако 5% | |||||||||
| Брзи пролазни-ИЕЦ 60255-22-4 класа А (2002) | |||||||||||
| Тип | Ранг | Диффе- ренце |
|||||||||
| 5/50 нс, 2,5 кХз брзина понављања | 4 кВ | Мање или једнако 5% | |||||||||
| Заштита од сметњи – ИЕЦ 60255-22-5 | |||||||||||
| Тип | Ранг | Разлика | |||||||||
| Аналогни улаз: Земља земља везу |
4,0 кВ | Мање или једнако 10% | |||||||||
| Студија случаја: Аук Повер & И/О: Лине то Еартх | 2,0 кВ | Мање или једнако 10% | |||||||||
| РС485 комуникациони порт: Линија-на-земља | 1,0 кВ | Нема губитка података | |||||||||
| Аналогни улаз- ут: ред-по- Линија |
1,0 кВ | Мање или једнако 10% | |||||||||
| Студија случаја: Аук Повер & И/О: Лине-то-Лине | 1,0 кВ* | Мање или једнако 10% | |||||||||
